1. 芯片概述

UST2026 是一款高性价比 MCU，其采用改进的 51 内核，同时集成 6+2-Ch/12bit-ADC 及 128 段 LCD 驱动模块， 拥有 16K 字节 OTP 和 512 字节 RAM 存储空间， 还集成了 PLL、 RTC、比较器以及丰富的定时器等资源。提供了两种低功耗模式： IDLE模式和STOP模式。其强大的抗干扰性可广泛应用于各种收音钟机，蓝牙音箱。

2. 主要特征
   Ø 电源和复位
   ² 上电复位电路（POR）。
   ² 2 级可选的欠压复位电路（BOR）。
   ² 8 级可选低压检测（LVD）。
   ² 看门狗定时器（WDT）。
   Ø CPU
   ² 8 位 51 核，兼容 C8051 指令集。
   ² 带软件陷阱指令。
   ² 双 DPTR.
   Ø 时钟系统
   ² 8MHz高精度 IHRC振荡，±5% @ -40~85°C，±2% @ -10~50°C。
   ² 32KHz 低频 ILRC 振荡。
   ² 外部高频振荡 HCRY， 1~8MHz@ ≥2.4V。
   ² 外部低频振荡 LCRY， 32768Hz.
   ² 锁相环（PLL），通过 LCRY 倍频可产生4.194MHz 时钟。
   ² CPU 最高主频 4MHz @ 1.8~3.6V； 8MHz @2.4~3.6V。
   ² 系统时钟预分频系数可设置： 1/2/4/8。
   Ø 存储器
   ² 16K 字节 OTP，数据保持时间大于 10 年。
   ² 支持程序分页加密。
   ² 512 字节 RAM。
   ² 支持 5 PIN 在系统编程。
   Ø 输入/输出
   ² 49 个 I/O 端口，其中 P6.0 作为输出时只能开漏输出。
   Ø 外围设备
   ² 8 路键盘输入，可唤醒 PD 模式。
   ² 4 路外部中断输入，可唤醒 PD 模式。
   ² 12 位 6+2 通道模数转换器（ADC），最大转换速率 100Ksps；转换参考电压内置外置可选。
   ² 1 路比较器 CMP。
3. 3 个 16 位标准定时器（T0， T1， T2）。
   ² 1 路 UART 接口。
   ² 简化版实时时钟定时器 RTC。
4. 128 段（4COM×32SEG） LCD 驱动。驱动能力、 灰度、 偏压比可调。
   Ø 低功耗模式
   ² 空闲（IDLE）模式，电流 <10uA
   ² 掉电（STOP）模式，电流 < 5uA
   Ø 封装
   ² 28 脚 SSOP。
   Ø 应用
5. 钟控收音。
6. 蓝牙音箱。
   ² 面板显示。
   ² 医疗护理仪器。
   ² 智能仪表。

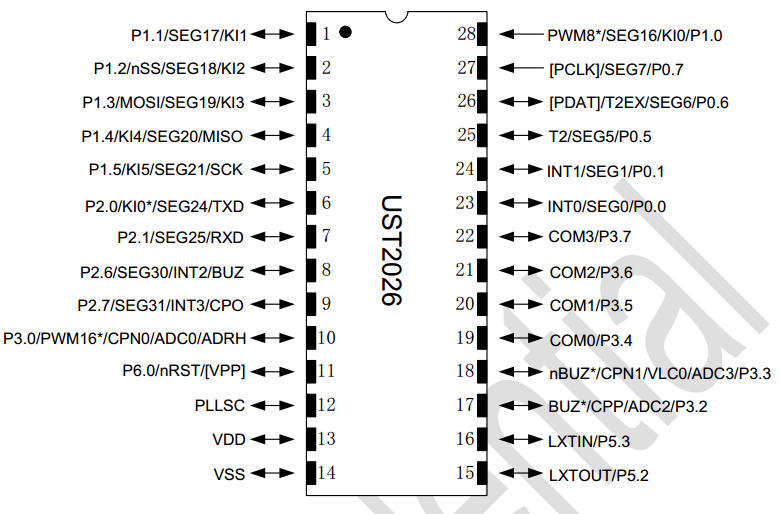

3. 管脚分配图/ PIN CONFIGURATION

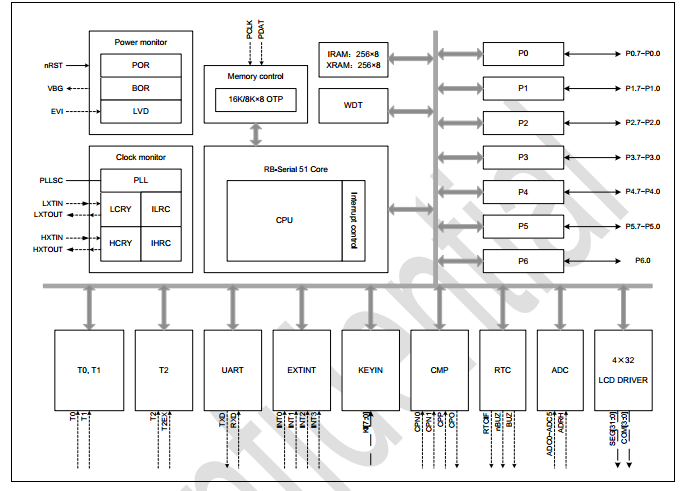

4. 功能框图/ BLOCK DIAGRAM

•

1. DESCRIPTION

UST2026 is a 8-bit MCU based on enhanced 51 core. It integrated 6+2-Ch/12bit-ADC and 128-seg LCD, embeds16K-byte OTP and 512-byte RAM, also PLL, RTC, UART, Comparator and Timers/Counters.

2. FEATURES
3. Power supply and Reset
   ² Built-In Power-On-Reset (POR).
   ² Built-In Brown-Out-Reset (BOR) with 2levels selectable.
   ² Built-In Low-Voltage-Detect (LVD) with 8levels selectable.
   ² Built-in watchdog (WDT).
   Ø CPU
   ² 8-bit 51 Core, Compatible with C8051.
   ² Software trap supported.
   ² Dual DPTR.
   Ø Clock monitor
   ² Built-In 8MHz High precision Oscillator(IHRC), ± 5% @ -40~85°C, ± 2% @-10~50°C.
   ² Built-In 30KHz low frequency Oscillator(ILRC).
   ² External High frequence Oscillator HCRY,1~8MHz@ ≥2.4V。
   ² External Low frequence Oscillator LCRY,32768Hz.
   ² Built-In PLL, based on LCRY.
   ² CPU maximum operating frequency: 4MHz@ 1.8~3.6V； 8MHz @ 2.4~3.6V.
   ² System clock pre-divider: 1/2/4/8.
   Ø Memory control
   ² 16K-byte OTP, data retention time > 10years.
   ² OTP page encryption supported.
   ² 512-byte RAM。
   ² In-System-Programming (ISP) supported,only 5-pins are needed (including
   VDD/VSS)
4. I/O
   ² 45 I/O ports, P6.0 only open-drain whenoutput.
   Ø Peripherals
   ² 8-channel keyboard intput, can wake upMCU from PD mode.
   ² 4-channel external interrupt input, can wakeup MCU from PD mode.
   ² 12-bit 6+2 channel ADC, maximumconversion rate: 100Ksps. Reference can be
   input from external pin.
   ² 1-channel Comparator。
   ² Three 16-bit standard Timer/Counter（T0,T1,T2）。
   ² 1-channel UART.
   ² Limited version Real-Time-Clock, RTC.
   ² 128-seg（4COM×32SEG） LCD.
   Ø Low power modes
   ² IDL mode.
   ² PD mode.
   Ø Package Type
   ² 28-pin SSOP.
   Ø Application
   ² Panel display.
   ² Medical and health care equipments.
   ² smart metering.
