- 芯片概述
UST2028 是一款高性价比 MCU，内置高精度振荡、LCD 驱动、12 位 ADC 、3 个定时器、1 路 UART、1路 SPI 、16K Flash 存储器和 256B 可编程 E2PROM 的 8 位 MCU。其强大的抗干扰性可广泛应用于各种收音钟机，蓝牙音箱。
- 主要特征
- 8 位 R51 CPU
² 兼容 MCS51 指令集；双 DPTR；增加软件陷阱指令。
² 改进的指令架构，90%的指令执行时间为两至四个系统时钟周期。
Ø 片上存储器
² 16K+64 字节 FLASH，数据保持时间大于 10年, 写周期>1000 次。
² 256 字节 EEPROM, 数据保持时间大于 10年，写周期>10000 次；
² 512 字节 RAM。
² 支持在系统编程（ISP），仅需 5 个管脚（包括VDD 和 VSS 在内）。
² 支持 FLASH 分页加密，每 512 字节单独读写可控。
Ø 电源和复位
² 工作电压：VDD=2.0V~5.5V。
² 内置上电复位电路（POR）。
² 内置低压复位电路（LVR），8 个复位点可选：1.8V,2.0V, 2.5V, 2.6V, 2.8V, 3.0V, 3.5V, 4.0V。
² 内置低压检测电路（LVD），8 个检测点可选：2.2V，2.4V，2.5V，2.7V，2.9V， 3.1V, 3.65V,4.5V。
² 内置看门狗定时器（WDT）。
Ø 时钟系统
² 内置 32KHz 低频 RCL。
² 内置 32KHz 低频 RCL。
² 内 置 8MHz 高 精 度 RCH ， 精 度 ± 1%@VDD=2.0~5.5V，TA=-10～50°C。
² 外 部 高 频 振 荡 1~8MHz ， 或 者 外 部 低 频 振 荡32.768KHz，两者复用同一组管脚，由信息区配置。
² 系统时钟预分频系数：8/4/2/1。
² CPU 最高主频 8MHz @VDD=2.5V~5V 。 4MHz@VDD=2.0~2.5V;
Ø 输入/输出
² 最大支持 50 个 I/O 端口。
² 每个 IO 都可设置成 4 种模式：悬空输入/上拉输入/推挽输出/开漏输出。
² I/O 驱动能力和斜率可调节；
² P0/P1/P2/P4 口具有键盘中断唤醒功能；中断极性可设。
² 4 路外部中断输入；中断极性可设。
Ø 定时器
² 2 个 16 位定时器（T0、T1），兼容传统 MCS51 功能。且 T0 支持方波输出，T1 支持Ø PWM 输出。
² 1 个带捕获功能的 16 位定时器 T2, 支持两路 PWM 波输出, 占空比可以任意配置。
² 1 个 8 位 WT 定时器，可产生四种频率蜂鸣信号：8K/4K/2K/1KHz。
Ø 串行通信口
² 1 路 UART 通讯口，可配置高精度波特率。
² 1 路 SPI 通讯 口， 最高 支持 4M 数据 传输 速率@MCLK=8MHz。
- 模拟
² 1 路轨到轨的模拟比较器（ACMP），内置 16 级电阻分压参考电平，内置基准电压可被选为电阻分压源。
² 内置电阻型 LCD 驱动器，电阻型 LCD 对比度 8 级可调，3 种驱动能力可选，具有快速充电模式；最大支持 4X35 段，5X34 段，6X33 段；1/2、1/3 偏置可选。
- 工作模式
² 正常工作模式。
² 休眠（SLEEP）模式。
² 停机（STOP）模式。
Ø 封装形式
² LQFP48L-0707x1.4
- 应用:极低待机显示电流、超低停机电流，使其特别适合电池供电应用和带面板显示的系统, 如: 对讲机、医疗保健设备、面板显示、智能仪表,家电板主控。
- 管脚分配图/ PIN CONFIGURATION

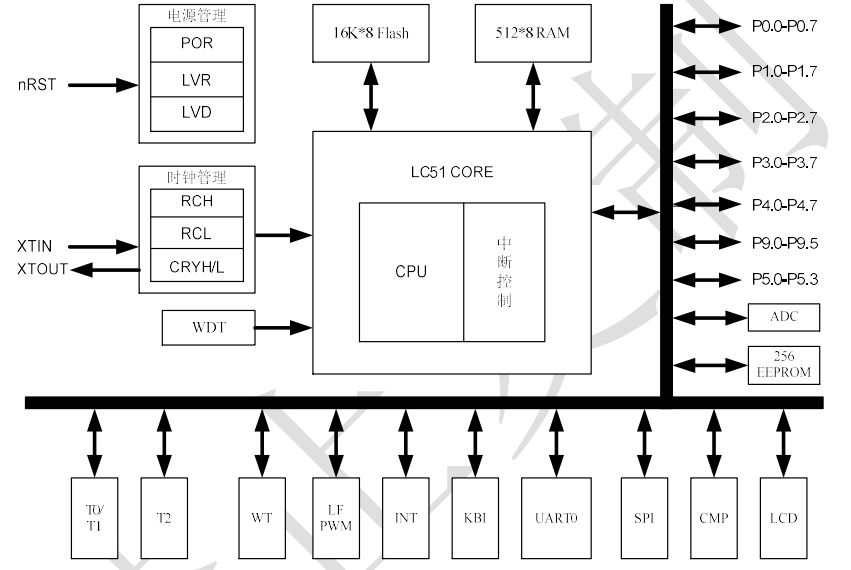

- 功能框图/ BLOCK DIAGRAM
